उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जियांग्सू, चीन
ब्रांड नाम: SUPAL
मॉडल संख्या: ओएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पीसी
मूल्य: To be negotiated
पैकेजिंग विवरण: 1.One piece in a platic pipe, 10 pieces per group. 1. एक प्लैटिक पाइप में एक टुकड़ा, प्रति
प्रसव के समय: 7-15 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000 पीसी
उत्पाद का नाम: |
एंड मिल |
बांसुरी: |
3 |
कोटिंग: |
अनकोटेड |
एचआरसी: |
55HRC |
लागू मशीन: |
सीएनसी मशीनिंग केंद्र, उत्कीर्णन मशीन, उच्च गति मशीन, आदि। |
के लिए उपयुक्त: |
एल्यूमीनियम, तांबा, एल्यूमीनियम मिश्र धातु, विमानन एल्यूमीनियम, मैग्नीशियम मिश्र धातु, जिंक मिश्र धा |
उत्पाद का नाम: |
एंड मिल |
बांसुरी: |
3 |
कोटिंग: |
अनकोटेड |
एचआरसी: |
55HRC |
लागू मशीन: |
सीएनसी मशीनिंग केंद्र, उत्कीर्णन मशीन, उच्च गति मशीन, आदि। |
के लिए उपयुक्त: |
एल्यूमीनियम, तांबा, एल्यूमीनियम मिश्र धातु, विमानन एल्यूमीनियम, मैग्नीशियम मिश्र धातु, जिंक मिश्र धा |
उत्पाद पैरामीटर

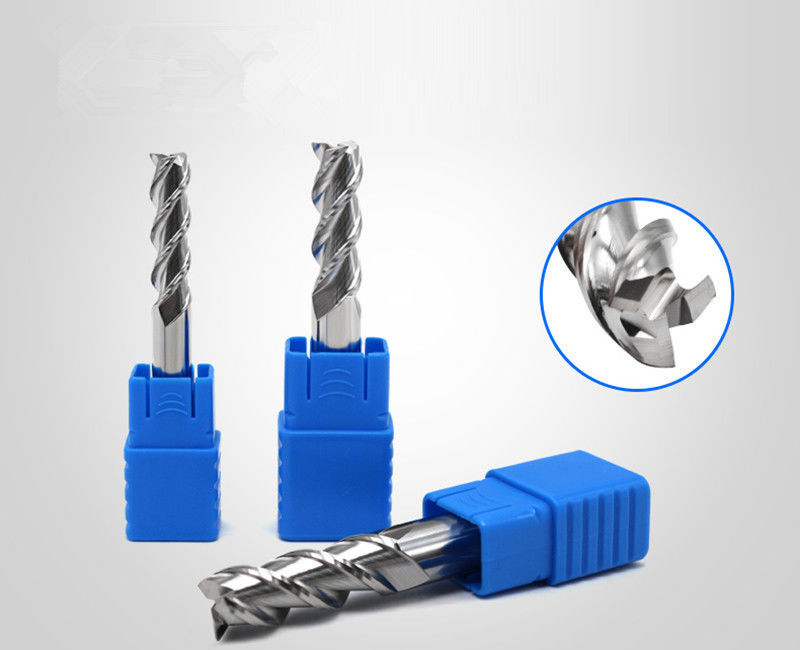

नामःHRC55° 3 ब्लेड एल्यूमीनियम वोल्फ़्रेम कार्बाइड मिलिंग कटर
सर्पिल कोणः35 °कोटिंगःअनकोटेड
ब्लेडों की संख्याः3 ब्लेडएचआरसी:55°
लागू मशीन टूल्स:सीएनसी मशीनिंग सेंटर, उत्कीर्णन मशीन, उच्च गति मशीन आदि
प्रयुक्त सामग्री:एल्यूमीनियम, तांबा, एल्यूमीनियम मिश्र धातु, विमानन एल्यूमीनियम, मैग्नीशियम मिश्र धातु, जिंक मिश्र धातु आदि।
मुख्य विशेषताएं:तेज कोण और सकारात्मक रेक किनारे की तीक्ष्णता, 3 किनारे ज्यामिति काटने के डिजाइन, बड़ी क्षमता चिप हटाने, चिकनी काटने, गैर छड़ी चाकू, उच्च दक्षता मशीनिंग,उच्च परिशुद्धता वाला वर्कपीस और अच्छी चमक.
वोल्फ्रेम स्टील आधार सामग्री मजबूत और टिकाऊ है
उच्च गुणवत्ता वाले 0.2u-0.6u अल्ट्राफाइन कण वोल्फ्रेम स्टील बार का उपयोग करें
उच्च कठोरता उच्च कठोरता
पीसने की प्रक्रिया
अद्वितीय चिप फ्लूट चिपिंग को रोकता है
अद्वितीय चिप फ्लूट्स चिपिंग को रोकते हैं और ग्रूव और गुहा मशीनिंग में भी उत्कृष्ट प्रदर्शन प्रदान करते हैं
अभिनव डिजाइन मिलिंग पर ध्यान केंद्रित करें
मिलिंग पर ध्यान केंद्रित, मिलिंग के लिए उपयुक्त मिलिंग कटर लाने के लिए ताकि हर विवरण डिजाइन उच्च दक्षता लाता है
| केंद्र पर ब्लेड पूर्ण परिष्करण काटना |
20° पीछे का कोण पीसने के क्षेत्र को कम करें और तीक्ष्णता बढ़ाएं |
डबल किनारा बेल्ट दोतरफा पीसने से फट कम होती है |
यू के आकार की खाई बड़ी क्षमता वाला चिप निकालना |
| रोटरी फ्लूट अल्ट्रा-फाइन अनाज पीसने वाले पहिया द्वारा संसाधित अद्वितीय चिप आकार प्रभावी रूप से संचित फिसलन की घटना को रोकता है। |
|
| गोल हैंडल हैंडल 35° चम्फर्ड है, जो स्थिरता बढ़ाने और प्रभावी ढंग से सदमे और क्षति को रोकने के लिए लोड और अनलोड करने के लिए सुविधाजनक है। मिलिंग कटर। |
01 सामने का कोण
7° सामने का कोण डिजाइन
7° पॉजिटिव रेक कोण तकनीक के साथ, यह अधिक आकार का है और काटने के प्रतिरोध को कम करने के लिए अधिक अनुकूल है।नीचे V-ग्रुव डिजाइन चिप करने के लिए आसान है और उच्च दक्षता काटने (उच्च दक्षता काटने उत्पादन समय को छोटा कर सकते हैं और उत्पादन लागत को कम कर सकते हैं)
02 किनारा बेल्ट
डबल-एज्ड बेल्ट डिजाइन
डबल-एज्ड बेल्ट +35° हेलिक्स कोण डिजाइन फ्रिलिंग कटर को अधिक पहनने के प्रतिरोधी बनाता है; प्रसंस्करण के दौरान उत्पाद के बुर को कम करता है और चिपकना आसान नहीं है।
03 चिप हटाना
बड़ी डिस्चार्ज चिप स्पेस
बड़ी क्षमता वाले चिप डिस्चार्ज में मजबूत काटने की विशेषताएं हैं, समय पर डिस्चार्ज (ड्रेनिंग) काटने से उच्च दक्षता वाले मशीनिंग को प्राप्त किया जा सकता है।
04 बारीक पीसने
बारीक पीसने
काटने के किनारे को ठीक पीसने से समाप्त किया जाता है, और मामूली दोषों के बिना 200 गुना बड़ा किया जाता है। प्रसंस्करण आसान नहीं है।काटने का किनारा निष्क्रिय नहीं है, काटने का किनारा सपाट नहीं है, और यह दरार और चिपका करने के लिए आसान है।
05 चाम्फर
चैंफर का प्रयोग करना आसान है
हैंडल चैंफर का लेआउट स्थापित करना आसान है।
| संख्या | मॉडल | डी1 | टी | L1 | D | L |
| 1 | 4X4DX3TX75L | 4 | 3 | 20 | 4 | 75 |
| 2 | 4X4DX3TX100L | 4 | 3 | 25 | 4 | 100 |
| 3 | 6X6DX3TX75L | 6 | 3 | 20 | 6 | 75 |
| 4 | 6X6DX3TX100L | 6 | 3 | 30 | 6 | 100 |
| 5 | 6X6DX3TX150L | 6 | 3 | 30 | 6 | 150 |
| 6 | 8X8DX3TX75L | 8 | 3 | 25 | 8 | 75 |
| 7 | 8X8DX3TX100L | 8 | 3 | 35 | 8 | 100 |
| 8 | 8X8DX3TX150L | 8 | 3 | 40 | 8 | 150 |
| 9 | 10X10DX3TX100L | 10 | 3 | 40 | 10 | 100 |
| 10 | 10X10DX3TX150L | 10 | 3 | 45 | 10 | 150 |
| 11 | 12X12DX3TX100L | 12 | 3 | 45 | 12 | 100 |
| 12 | 12X12DX3TX150L | 12 | 3 | 50 | 12 | 150 |
पारंपरिक काटने के मापदंड
| काटने की सामग्री | एल्यूमीनियम | एल्यूमीनियम | एल्यूमीनियम मिश्र धातु सि, एमजी-सि |
एल्यूमीनियम मिश्र धातु सि, एमजी-सि |
एल्यूमीनियम मिश्र धातु Mg | एल्यूमीनियम मिश्र धातु Mg | एल्यूमीनियम मिश्र धातुZn-Mg |
एल्यूमीनियम मिश्र धातुZn-Mg |
एल्यूमीनियम मिश्र धातु कास्टिंग | एल्यूमीनियम मिश्र धातु कास्टिंग | कॉपर एलोय | कॉपर एलोय |
| किनारे का व्यास | रोटेशन दर | फ़ीड | रोटेशन दर | फ़ीड | रोटेशन दर | फ़ीड | fरोटेशन दर | फ़ीड | रोटेशन दर | फ़ीड | रोटेशन दर | फ़ीड |
| 3 | 32000 | 800 | 5300 | 200 | 1300 | 400 | 27000 | 400 | 16000 | 500 | 7900 | 200 |
| 5 | 19200 | 1000 | 3200 | 250 | 8000 | 500 | 16000 | 500 | 9600 | 600 | 4700 | 240 |
| 6 | 16000 | 1000 | 2650 | 250 | 6500 | 500 | 13500 | 500 | 8000 | 600 | 3900 | 240 |
| 8 | 12000 | 1000 | 2000 | 300 | 5000 | 600 | 10000 | 600 | 6000 | 700 | 2900 | 240 |
| 10 | 9600 | 1200 | 1600 | 300 | 4000 | 600 | 8000 | 600 | 4800 | 700 | 2300 | 240 |
| 12 | 8000 | 1200 | 1300 | 350 | 3300 | 700 | 6600 | 700 | 4000 | 800 | 1900 | 280 |
| 16 | 6000 | 1200 | 1000 | 350 | 2500 | 700 | 5000 | 700 | 3000 | 800 | 1400 | 280 |
| 20 | 4800 | 1200 | 800 | 350 | 2000 | 700 | 4000 | 700 | 2400 | 800 | 1100 | 280 |
| साइड मिलिंग | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D | 1.5D |
| साइड मिलिंग | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D | 0.2D |
| ग्रिविंग एपी | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 1.0D | 0.5D | 0.5D |
| डी.डी.एम.एम. ग्रोसिंग साइड फ्रिलिंग
|
1. गीली स्थिति में प्रयोग 2कम गति वाली मशीनों का प्रयोग करते समय अधिकतम गति का प्रयोग करें और फ़ीड दर को समायोजित करें। 3.असामान्य कंपन होने पर पीसने की गति को समायोजित करें. काटने के दौरान अलग-अलग ध्वनि होती है. |
